نظام التجفيف العميق للحمأة (نزع الماء بالتجفيف الفائق)

Sludge Deep Dewatering System

نظام ثنائي المراحل يعتمد على التفكيك الكهركيميائي للخلايا والضغط العالي (الضغط عالي الإجهاد بالمكابس الرأسية المتطابقة) لترشيح وتجفيف الحمأة، حيث يخفض نسبة الرطوبة من أكبر من أو يساوي 80 بالمائة إلى حوالي 40 إلى 50 بالمائة، دون الحاجة لإضافة مياه تخفيف أو جير.

تم تطوير أنظمة نزع الماء من الحمأة داخلياً، وتعتمد على نظام الكبس المتعدد عالي الضغط للتعامل مباشرة مع الحمأة شديدة الرطوبة (بنسبة رطوبة أكبر من أو يساوي 80 بالمائة)، حيث تتطلب هذه الأنظمة تخفيفاً بإضافة ماء أو جرعات مكثفة من مواد التكتل والتجميع، كما أن تكثيف الحمأة غير ضروري. وبعد المرحلة الفيزيائية لـ "تكسير الخلايا"، تُرسل الحمأة مباشرة إلى عملية الكبس لنزع الماء. عادةً ما يُستخدم القليل جداً من المواد الكيميائية أثناء التشغيل، مع عدم إضافة الجير (الكلس) نهائياً. بعد نزع الماء، يمكن أن تصل نسبة الرطوبة في الكيك (الحمأة المجففة) إلى حوالي 40 إلى 50 بالمائة، مما يقلل من وزن الحمأة بنسبة تزيد عن 60 بالمائة.

اطلب عرض سعر

كفاءة نزع الماء

مناسبة الحمأة الناتجة عن محطات معالجة مياه الصرف الصحي البلدية ذات نسب الرطوبة العالية (والتي تتراوح عادة بين 80 بالمائة و85 بالمائة).

تعتمد على عملية فيزيائية تُعرف بـتحلل الخلايا أو تكسير الخلايا للمساعدة في تحرير المياه المرتبطة داخل البنية العضوية قبل بدء عملية الكبس.

تحقق نزعاً عميقاً للماء دون الحاجة إلى التجفيف الحراري (أي أنها لا تستخدم أي عمليات تجفيف تعتمد على التسخين أو حرق الوقود).

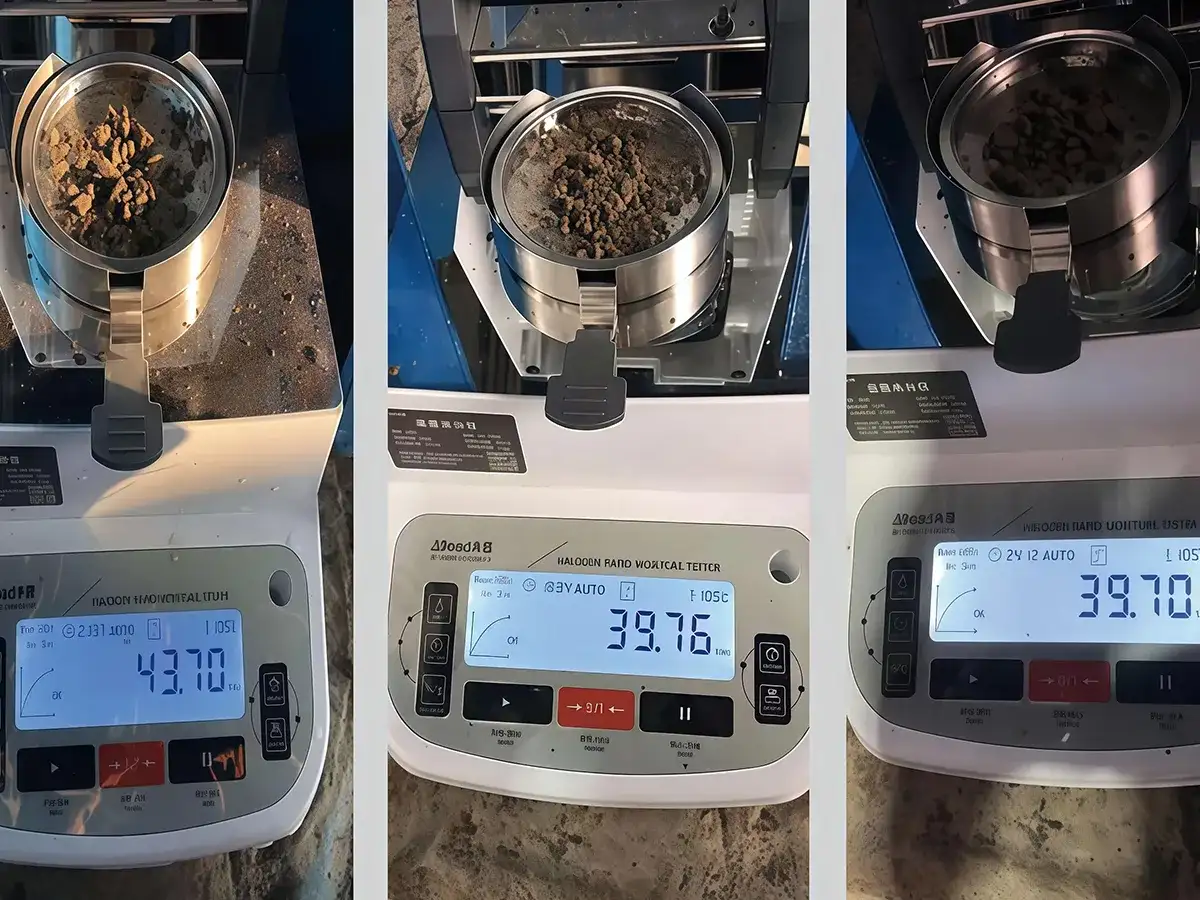

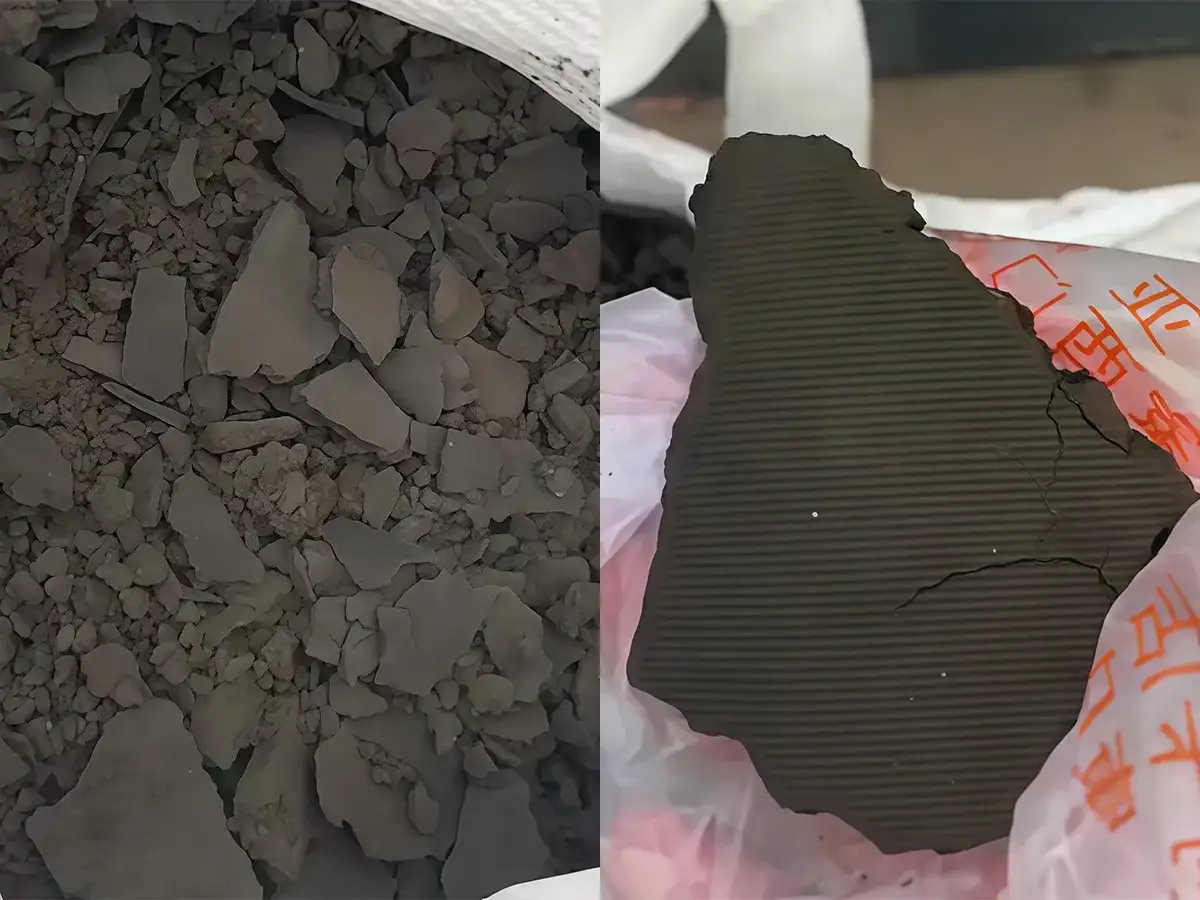

تتراوح نسبة الرطوبة في كيك الحمأة النهائي عادة بين 40 بالمائة و 55 بالمائة، وذلك بناءً على حالة وخصائص الحمأة الواردة.

تقنية الكبس المتعدد عالي الضغط

أحياناً تصل عملية نزع الماء ميكانيكياً من الحمأة إلى طريق مسدود، حيث تخرج الحمأة مبتلة، وتبقى تكاليف التخلص منها مرتفعة، مما يدفع العديد من المواقع إلى إضافة المزيد من المواد الكيميائية أو الجير (الكلس) لمحاولة تحسين النتائج قليلاً. كما تجمع هذه الطريقة المتقدمة للنزع العميق للماء بين التحلل الكهربائي للخلايا (لتحرير المياه المحبوسة داخل البنية العضوية أولاً) والكبس بالألواح الطبقية عالي الضغط (لعصر أكبر كمية ممكنة من الماء من خلال الضغط الميكانيكي المباشر).

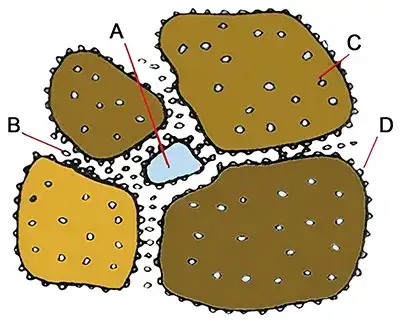

التحلل الكهربائي للخلايا (المعالجة الأولية)

تساعد المعالجة الأولية بالتحلل الكهربائي في تفكيك كتل الحمأة وهياكل الخلايا العضوية. كما تعمل هذه العملية على تحرير الماء المحبوس داخل الحمأة، مما يسهل عملية فصله واستخراجه أثناء مرحلة الكبس.

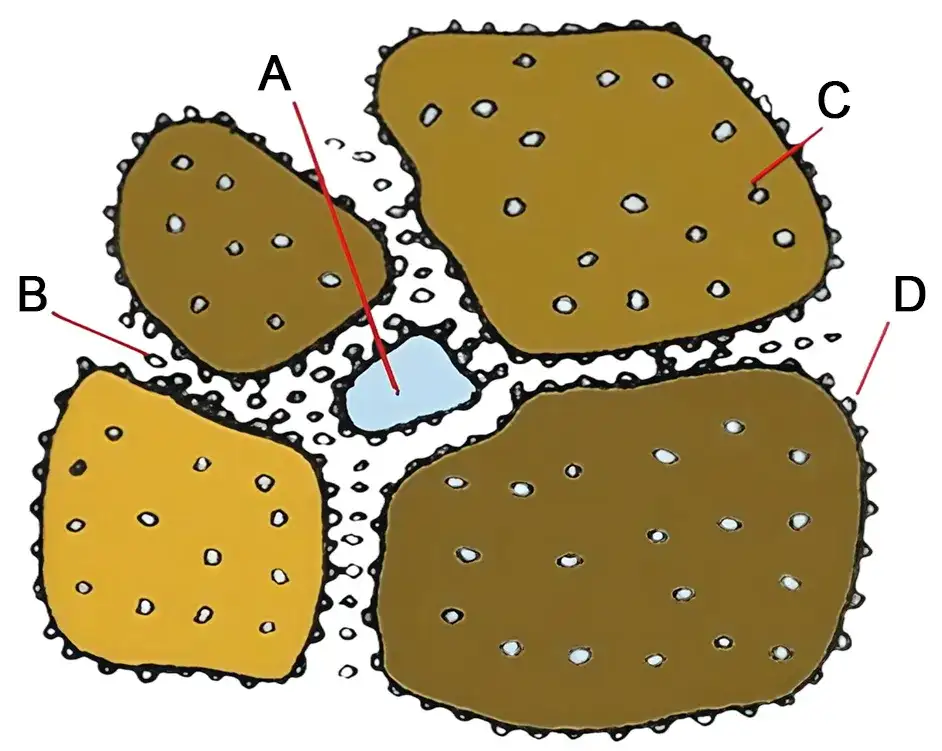

أ. المياه البينية (حوالي 70%): المياه المحتجزة في الفراغات بين جزيئات الحمأة. في كثير من الحالات، يمكن أن تنفصل عن المواد الصلبة بمساعدة الجاذبية الأرضية.
ب. المياه السطحية (حوالي 20%): المياه الملتصقة بسطح جزيئات الحمأة. يمكن إزالتها عن طريق الفصل الفيزيائي، ولكنها تتطلب عادةً قوة أكبر، مثل الطرد المركزي عالي السرعة أو الترشيح بالتفريغ/الضغط.
ج. المياه الداخلية: المياه المحبوسة داخل جزيئات الحمأة أو داخل الخلايا الميكروبية. عند دمجها مع المياه الممتصة، فإنها تمثل حوالي 10 بالمائة من إجمالي الرطوبة، وتكون إزالتها أكثر صعوبة، لذا قد تتطلب طرق تحلل الخلايا أو طرق التسخين/التجميد.
د. المياه الحرة: المياه التي تستقر على سطح الحمأة ويمكن إزالتها عن طريق التسخين أو التبخير.

الكبس بالألواح الطبقية عالي الضغط (مرحلة نزع الماء الرئيسية)

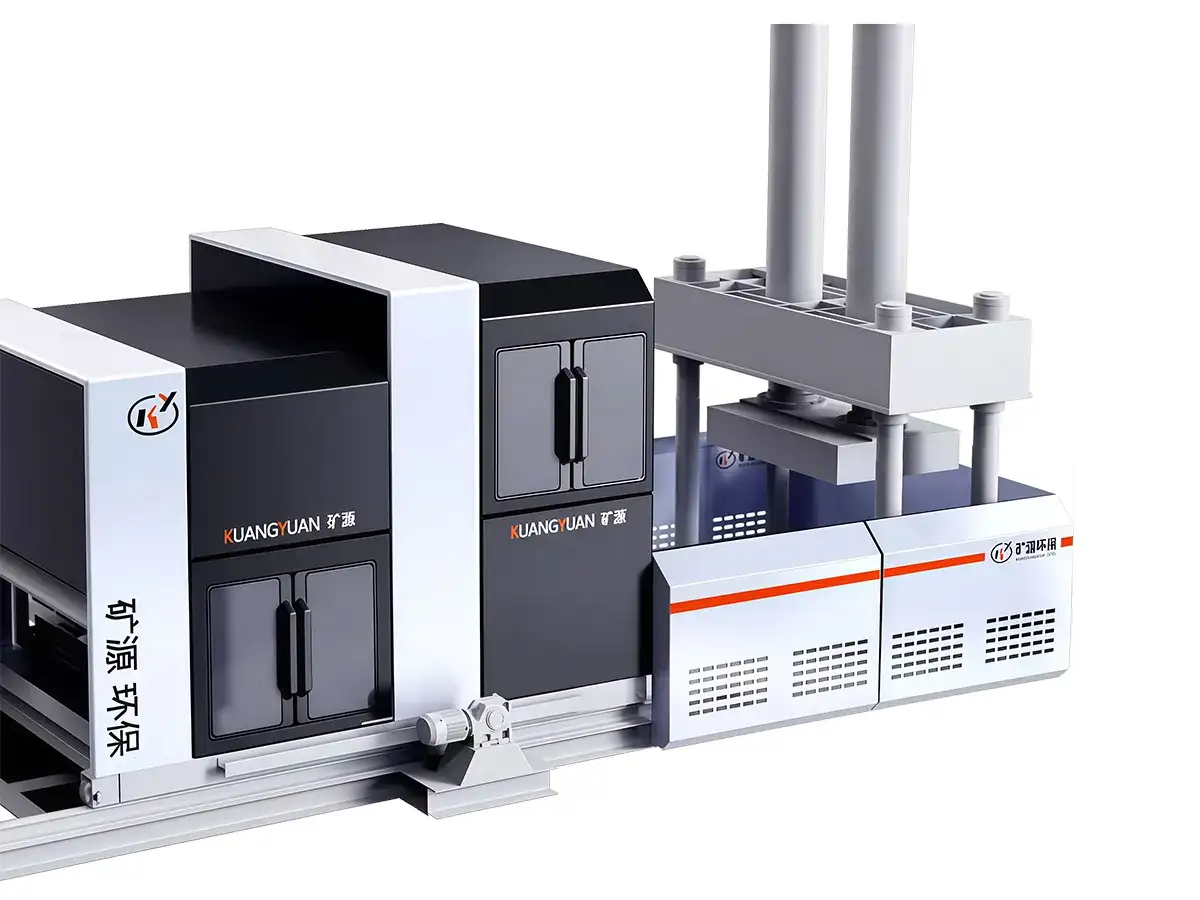

تتم عملية نزع الماء الأساسية بواسطة مكبس طبقي عالي الضغط مُطور داخلياً، حيث يعتمد النظام على عدة مراحل ضغط عمودية لعصر الماء بسرعة وكفاءة. ولا يتطلب النظام أي طاقة إضافية سوى تشغيل المكبس نفسه. ويستطيع إزالة كميات من الماء تفوق ما تحققه أنظمة نزع الماء الميكانيكية التقليدية، ليصل بنسبة رطوبة للحمأة إلى 40 بالمائة إلى 50بالمائة في دورة عصر واحدة.

سير العمليات

يمكن تخصيص مسار العمليات بالكامل بناءً على متطلباتك واحتياجات مشروعك. والرسم التخطيطي أدناه مُقدم كمرجع عام لتوضيح تسلسل المراحل:

الحمأة المكثفة (نسبة رطوبة تقارب 98 بالمائة)

وحدة نزع الماء بالبريمة الحلزونية متعددة الأقراص

مادة معالجة / مُحسِّنة

خزان خلط المعالجة

مضخة لولبية للتغذية

نظام الكبس

وحدة توزيع الحمأة

وحدة الترشيح بالكبس

وحدة تفريغ كتلة (كيكة) الحمأة

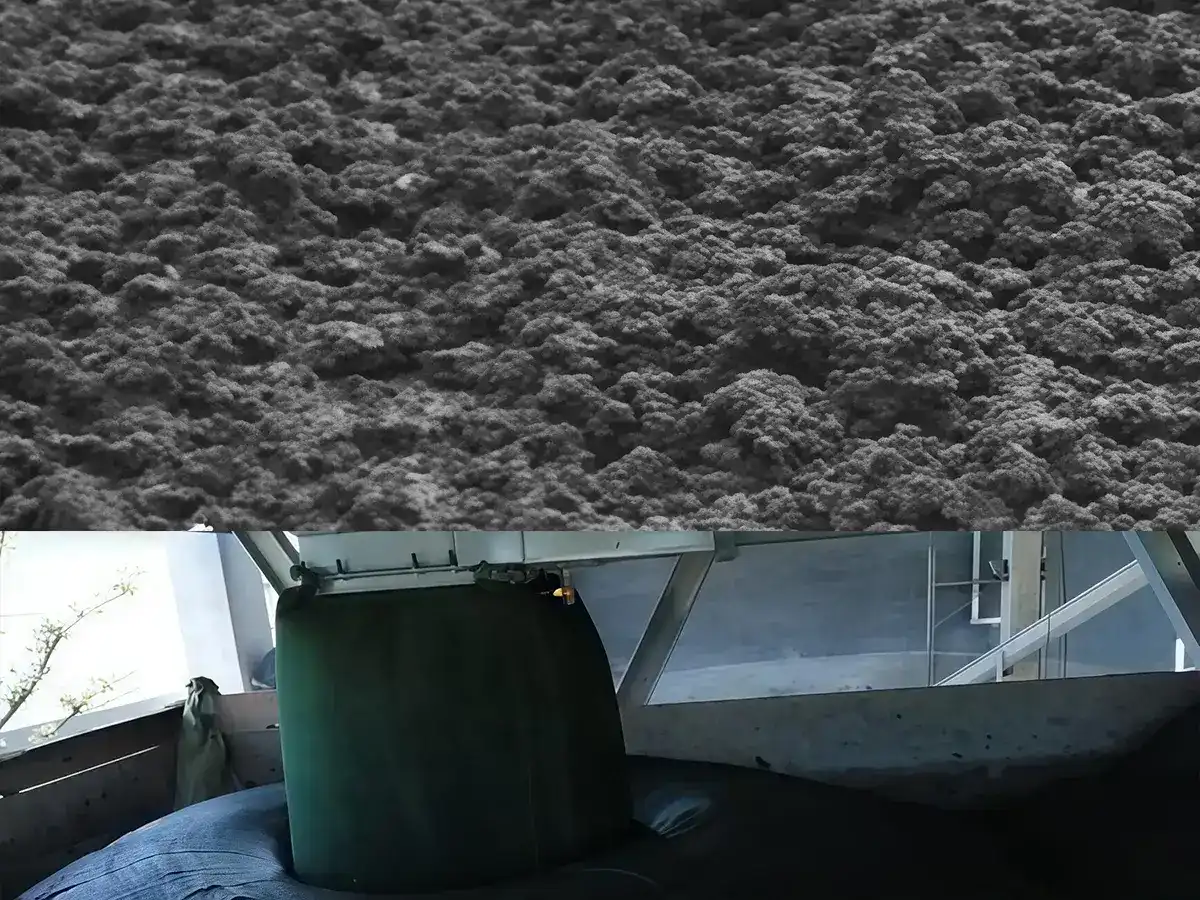

كيكة (كتلة) الحمأة منزوعة الماء

المياه الراشحة / المياه المعادة إلى محطة معالجة مياه الصرف الصحي

المواصفات الفنية

الموديل	التركيب	السعة الإنتاجية (م3 / يوم)	أبعاد هيكل المكبس (متر) (طول × عرض × ارتفاع)	الأبعاد الإجمالية (متر) (طول × عرض × ارتفاع)	نسبة رطوبة كتلة (كيكة) الحمأة بعد المعالجة (%)
KY-WST-20	وحدة مفردة، حجرة كبس مفردة	20 م3 / يوم	1.2×1.2×1.5	8×4.5×5	40-55%
KY-WST-30	وحدة مفردة، حجرة كبس مفردة	30 م3 / يوم	1.2×1×3.25	8×4.5×8.7	40-55%
KY-WST-50	وحدة مفردة، حجرة كبس مفردة	40 – 50 م3 / يوم	1.3×1.6×3.45	12.2×6×8.7	40-45%
KY-WST-50	وحدة مفردة، حجرة كبس مفردة	50 – 60 م3 / يوم	1.5×1.8×3.45	12.2×6×8.7	40-50%
KY-WST-70	وحدة مفردة، حجرة كبس مفردة	70 – 80 م3 / يوم	1.5×1.8×3.45	21×6×8.7	50-55%
KY-WST-80	وحدة مفردة، حجرة كبس مفردة	80 م3 / يوم	1.5×2.7×3.45	14.5×6×8.7	50-55%
KY-WST-150	وحدة مفردة، حجرة كبس مفردة	120 – 150 م3 / يوم	1.5×2.7×3.45	25×6×8.7	50-55%

تفاصيل عن المعدات

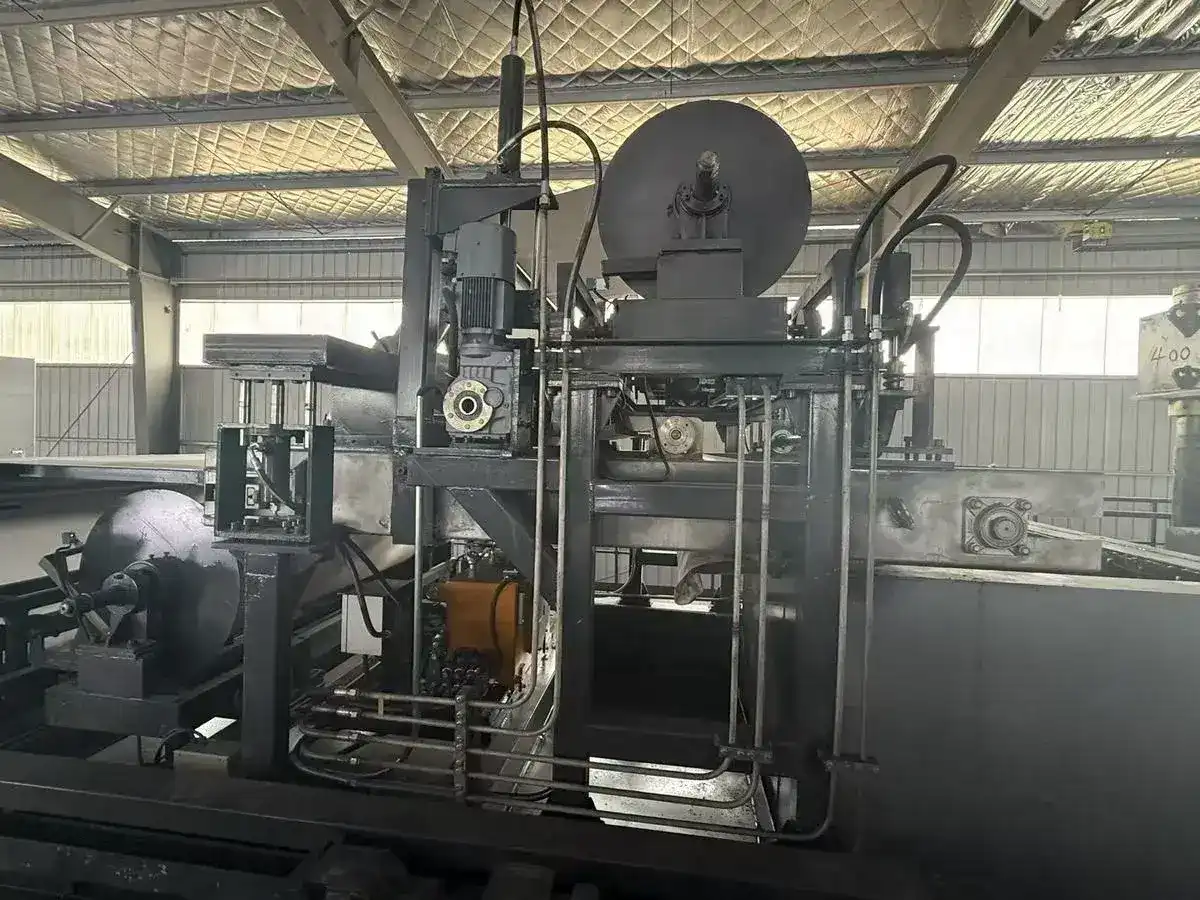

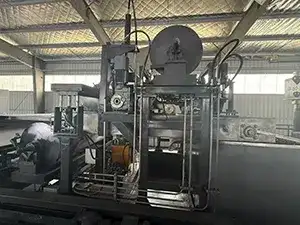

محطة تلقيم الحمأة والقماش

يعمل نظام تغذية القماش تلقائياً (أوتوماتيكياً) ليتولى تلقيم قماش الترشيح داخل حجرة الكبس في دورات متكررة. وأثناء عملية الشحن (التلقيم)، يتم ترتيب القماش والحمأة بنمط تبادلي متتابع، حيث توضع طبقة من القماش تليها طبقة من الحمأة، ويستمر هذا التتابع حتى تمتلئ الحجرة بالكامل وتصبح جاهزة لمرحلة الكبس.

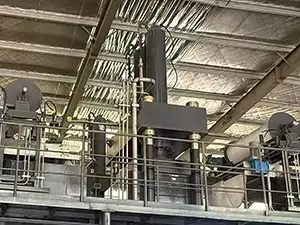

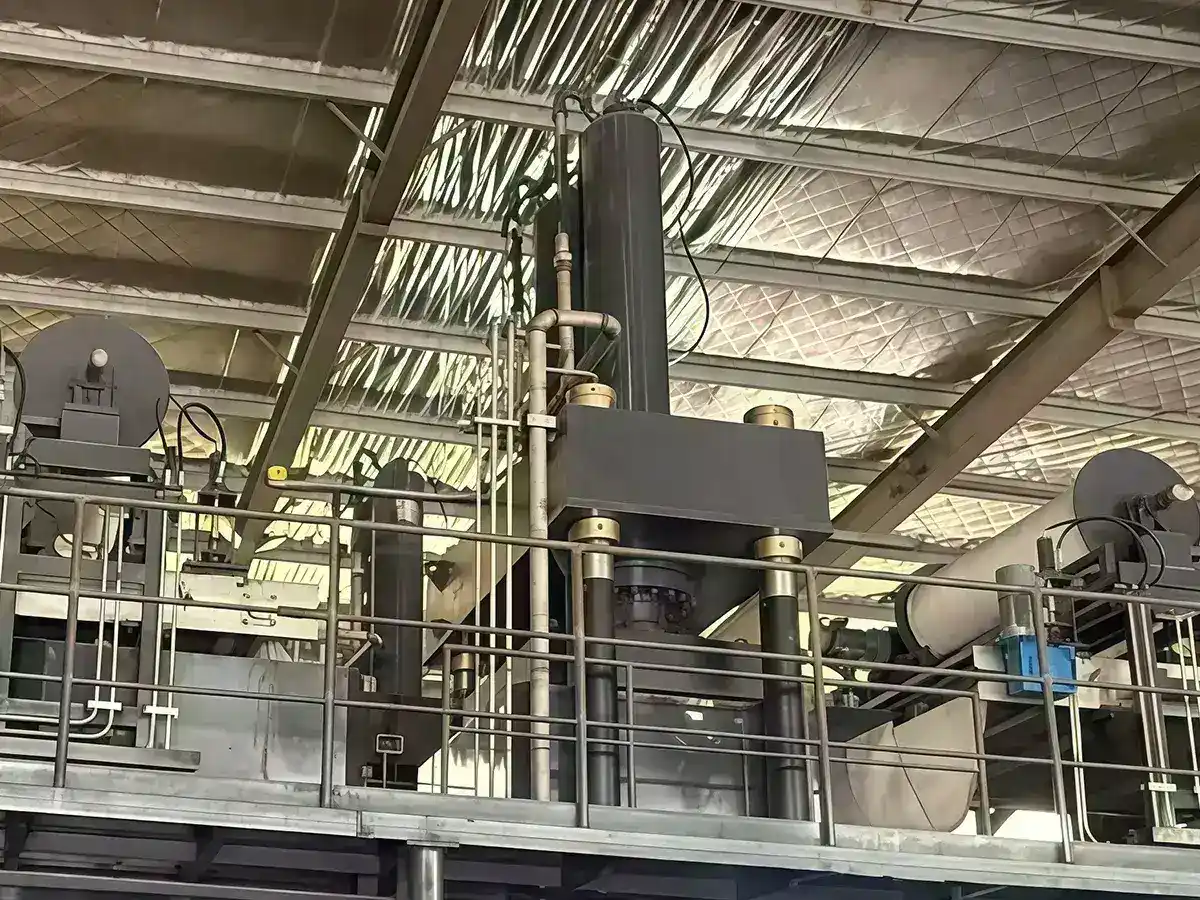

محطة الكبس

يقوم مكبس هيدروليكي (بستم) بتطبيق ضغط ثابت ومستمر من الأعلى لعصر الحمأة داخل حجرة الكبس ونزع المياه منها. كما تعمل قضبان الدفع الهيدروليكية مع ذراع ميكانيكية مؤتمتة (أوتوماتيكية) كمنظومة متكاملة لنقل حُجرات الكبس عبر محطات متعددة، مما يضمن تشغيل الدورة بالكامل تلقائياً ودون أي تدخل بشري.

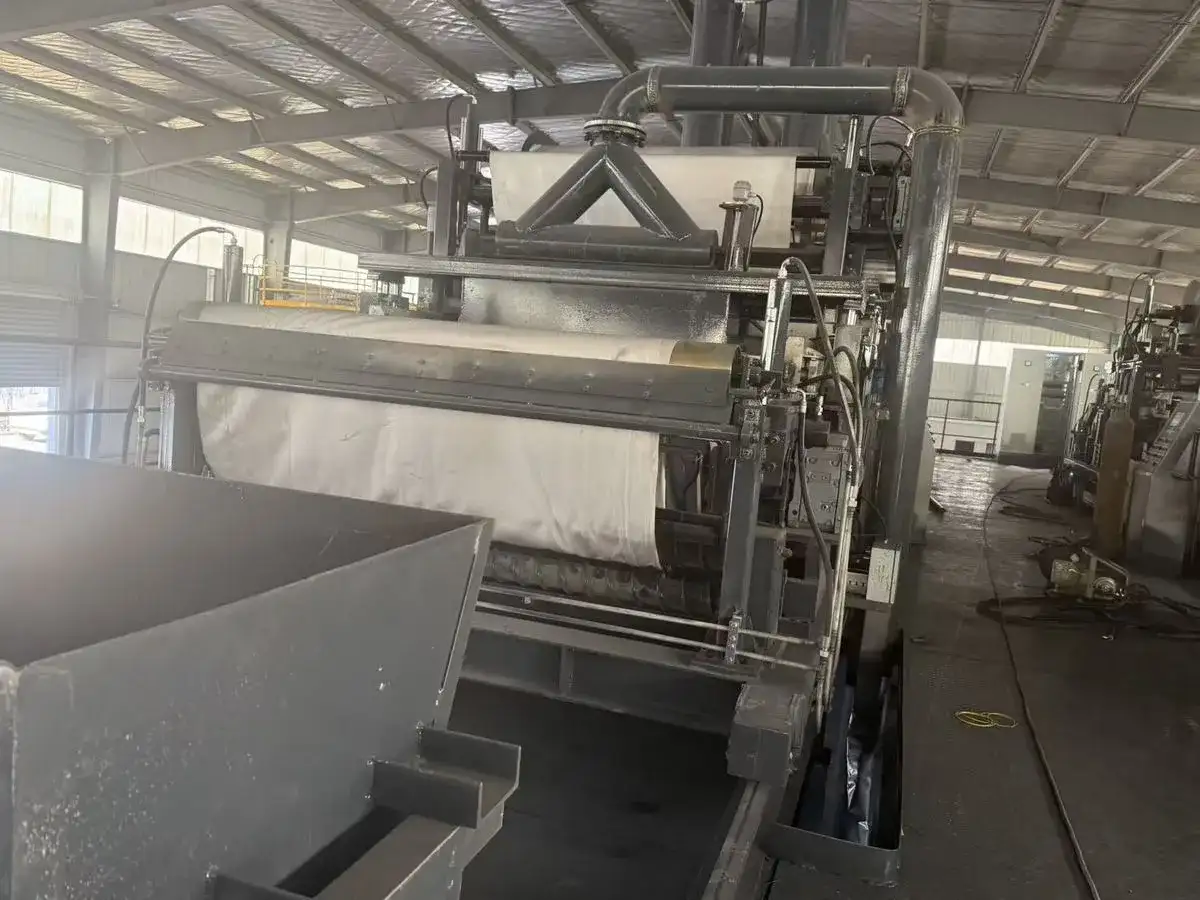

محطة التفريغ (محطة إخراج كتل/ كيكة الحمأة)

باستخدام جهاز النقل بالبكرات، يتم رفع أسطوانة قماش الفلتر الموجودة عند الطرف العلوي لأسطوانة الضغط (الكبس) والترشيح إلى طاولة عمل التفريغ. كما يتم تدوير الأسطوانة بواسطة مخفض بكرة، وتعمل بشكل متزامن مع جهاز التنظيف وأنبوب مياه الغسيل لإزالة الحمأة الملتصقة بسطح قماش الترشيح بسرعة.
